融合通信如何组网

时间:2025-04-17
浏览量:134
分享:


1、HJ-E800B-IPX融合通信技术特色

   HJ-E800B-IPX融合系统是E800系列产品中容量最大、技术最新的新一代产品,融合了电路、IP、光纤接入等技术开发生产的新一代数字程控交换机,支持环路、E&M、载波等模拟中继和No.7、R2(NO.1)、PRI、V5信令等协议的数字中继;支持光接口、E1接口方式的远端模块延伸;支持基于H.323协议、SIP协议的VOIP中继,是用户改善通讯条件、提高工作效率、控制话费支出、实行办公智能化的理想设备具有使用方便灵活,具备可靠性高,容量大等新特点,系统广泛应用于商务办公、工厂、政府、医院、酒店、学校等企事业单位。

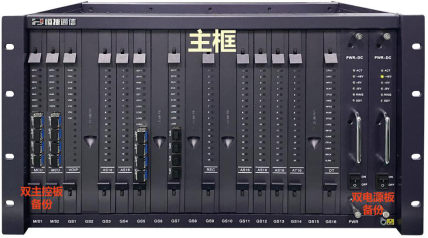

    HJ-E800B-IPX设备采用了模块化设计,由4组系统组成,每组系统实现2048门语言电话,主系统配置1块主MMU控制板,副系统分别配置1块SMU控制板,每个系统通过光纤连接,每组系统由1至8个模块组成。单模块最多支持256个用户接口,整套设备可以最大提供8192门语音电话。

    系统最多支持9块DT数字中继板。每块DT提供4个E1接入,每个E1可以单独设置为NO.1或PRI或者NO.7信令。系统最多能支持36个E1和4096路环路中继接口,20000个IP用户。

    设备支持两块MCU/SCU主控板,整个设备其中一块MCU/SCU来控制运行,另外一块MCU/SCU是作为备用主控板。当第一块MCU/SCU出现故障时,可以自动切换到第二块MCU/SCU进行工作。系统PWR电源板双备份,支持工作电压、铃流双备份和故障检测。




2、先进的技术设计体制

全分散模块化开放式的设计平台,体现了现代世界最新计算机硬件与软件技术数字通信技术信息网络技术和大规模集成电路的发展成果。

整机由八个子系统模块组成,每个子系统模块之间通过通讯总线、时钟总线、PCM总线有机地结合在一起,系统时钟可以由外部提供(如:E1时钟),也可以由八个模块中的任何一个模块产生。

每个模块有各自独立的DC-DC电源系统,使用了模块的热脱网和热接入技术,也就是说在机器运行时某个模块需要维修可以带电卸下和装入,保证了任何一个或其中的几个子系统有故障,只会影响局部电话,不会影响其它子系统的正常工作,实现了真正意义上的全分散式控制。

模块采用多处理器结构,每一块单板自配CPU,使整个系统的任务处理得到合理的分散,从而提高了整机的性能,满足对大话务处理能力的要求。

系统板件灵活、板件种类任意、数量比例任意,满足复杂环境下使用交换机资源。

考虑了当前信息化社会的发展要求,采用 “无代演进”的设计理念,开放式的设计平台与大容量的内存配置,使系统任何时候的在线升级都无后顾之忧,从而保证产品升级的连续性和兼容性。

系统软件提供三级密码控制及日志管理,既防止交换机运行过程中,人为操作可能造成的故障,又能随时跟踪管理员对交换机软件的管理过程。

1.2 优越的技术性能

CPU系统使用64位高性能RISC处理器,强大的处理能力保证它接入任何通讯网都具有非常高的呼叫值(BHCA≥45K), 程序和数据存储采用128Mbit×8FLASH闪存

交换网络系统采用8×(2048×2048)PCM大规模交换矩阵,提供呼叫、永久、半永久等的各种连接,实现语音及数据的无阻塞交换,满足大话务环境的要求。

低功耗特性,系统在设计时广泛采用超大规模集成电路,并大量使用低电压(1.8V/2.5V/3.3V)、低功耗(毫瓦级)芯片。在正常工作时平均每线小于1W, 静态约为50mW

用户SLIC及中继模块均采用最新的表面贴焊工艺,厚膜体积小,2~4线编译码器均采用最新的CODEC芯片。单板控制电路采用CPLD,增强单板接口集成度(每块单板32线)及单板在线运行的稳定性。

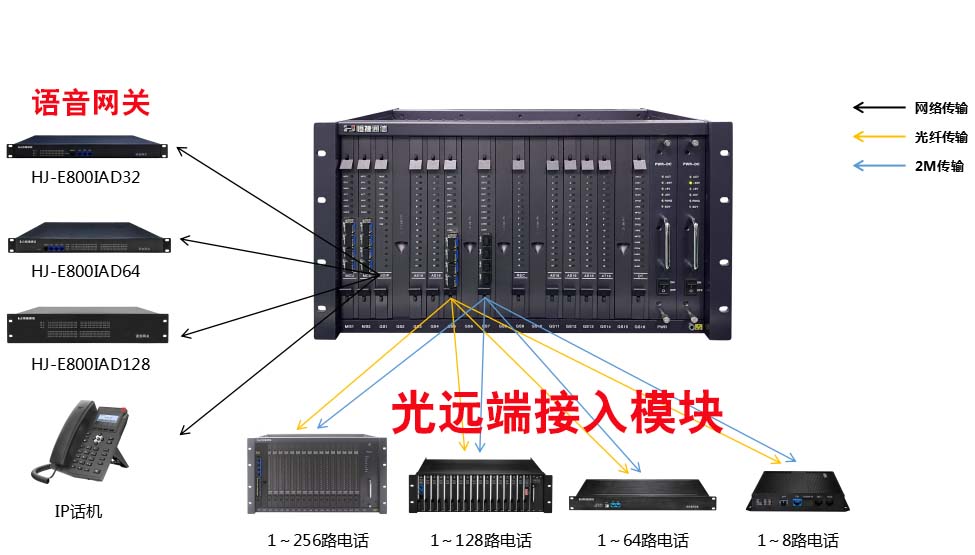

3、 强大的组网能力

提供E1E&M、载波中继等各种数字与模拟中继接口,支持中国一号信令、TUP等多种信令协议,具有强大的组网能力,适用于PSTN网络的本地网端局、汇接局等的建设,也可以作为各种专用通信网(如铁路、电力、军队、公安、石油、煤矿等)中的各级交换设备。

提供BRIPRIDSS1)、V5.1/V5.2等数字接口,支持多厂家接入网设备的接入。

允许不同局向出现号源冲突(如:专网用户),可以实现不同局间信令相互转发汇接组网,适宜作为专网语音交换的核心设备。

灵活的号码变换功能,支持对主叫或被叫的插入、删除、修改等号码变换,适合在复杂环境下的组网使用。
