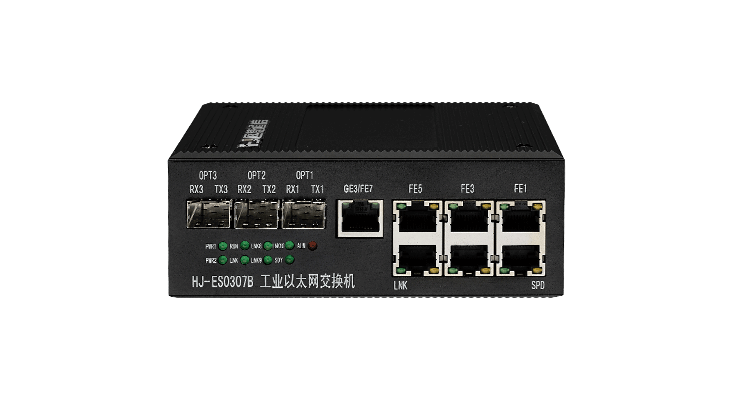

恒捷通信HJ-ES工业以太网交换机采用标准的工业4级设计，能够满足各种工业现场的要求。在结构安装方面， HJ-IES工业以太网交换机采用卡轨安装。采用业内优秀的网络方案，提供 7.6Gbits 背板带宽，主要在变电站综合自动化系统、水处理监控系统、智能交通系统及其他主要的工业自动化项目中应用。符合FCC、CE 标准，工业4级设计要求，-40～75℃的宽温能够满足各种工业现场的要求，可广泛应用于电力、水利、轨道交通等领域。

上一个

下一个

产品详情

功能特点

针对工业应用设计：

u 工业4级设计

u 双电源备份，无方向输入设计

u 支持2路电源告警输入，1路告警输出

u 支持端口链路及环网故障/异常本地告警指示

u 高强度波纹式外壳，IP30等级防护

u 24VDC电源输入（12～36VDC）

u -25～70℃工作温度

u DIN-rail导轨式或壁挂式安装

工业以太网性能：

u 支持2路10Base-T/100Base-TX 接口，3个百兆SFP光口，3个千兆SFP光口

u 支持自主研发的SW-Ring冗余环网专利技术，自愈时间<20ms

u MAC地址表8K

u 支持Web页面配置

u 支持基于IEEE802.1Q VLAN，有效地控制广播域

u 支持QoS-IEEE802.1p 端口优先级功能

u 支持端口汇聚，增加传输带宽，提高带宽利用率

u 支持端口镜像，可用于在线调试、监控网络数据状态

u 支持端口带宽限制功能，优化带宽利用

u 支持广播风暴抑制

u 支持IGMP 静态多播过滤，用于过滤以太网协议中的多播流量

u 支持配置文件的导入导出

技术参数

u 标准：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w
u 系统背板带宽：7.6G
u MAC 地址表：8K
u **功率：9W
接口：
u RJ45口：10Base-T/100Base-TX 自适应，全双工/半双工自适应或强制工作模式，支持MDI/MDI-X
u 光纤接口：1000BaseSX/LX/LHX/ZX（LC 接口形式）
100BaseSX/LX/LHX
u 指示灯：支持电源、链路连接状态、系统故障告警、10M/100M速率、设备运行指示
继电器：
u 触点**耐压为：DC30V
u 触点**电流为：1A
电源：
u 24VDC 电源输入（12VDC～36VDC），冗余输入
u 输入**电流：0.67A
u 支持双电源备份、无方向输入
u 连接方式：插拔式3位接线端子
机械特性：
u 外壳：IP30 等级保护，波纹式高强度金属外壳
u 安装：DIN 卡轨式或壁挂式安装
u 尺寸（高×宽×深）：136mm×52mm×105mm
u 重量：800g
工作环境：
u 工作温度：-25～70℃(宽温T 型号：-40～75℃)
u 存储温度：-45～85℃
u 相对湿度：5%～95%（无凝露）
通过认证：
u EMI： CISPR (EN55022) class A
u EMS： EN61000-4-2 (ESD)，Level 3
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 3
EN61000-4-5 (Surge)，Level 3
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
u 冲击：IEC 60068-2-2
u 自由落体：IEC 60068-2-32
u 震动：IEC 60068-2-6
产品配置

接口类型	描述
光纤接口	2，SFP接口
100M以太网接口	6，10M/100M以太网接口
选配接口	网管
